Lambda Vision LVmicro Z显微分光光度计助力可见光波段高光谱成像组件研究

更新时间:2026-01-16

浏览次数:45



 摘要


2025年2月,东北大学工程研究生院机器人系的PratyashaYoshiaki研究团队,在《IEEE PHOTONICS JOURNAL》期刊发表了一项题为“Piezo-Actuated Distributed Bragg Reflector–Based Tunable Fabry–Pérot Filter for Visible Light Hyperspectral Imaging"的研究。

该研究针对可见光波段高光谱成像需求,开发了一种以分布式布拉格反射器(DBR)为腔镜的可调谐空气间隙法布里-珀罗滤波器(FPF),通过压电驱动机制实现波长调谐与腔隙平行度的双重控制,旨在解决传统滤波器腔隙非平行、吞吐量低等问题,为高分辨率、高通量高光谱成像系统提供核心组件支持。该器件结构显著改善了腔隙平行性,使腔隙尺寸的最大偏差从初始535 nm降至最终18 nm,提升幅度约30倍。该器件原型可在大腔面积上实现高分辨率、高通量的光谱传输及良好的空间均匀性,为高光谱成像系统的发展展现出巨大潜力。





 研究材料/仪器/方法

材料

二氧化钛、二氧化硅、碳带、氰基丙烯酸酯胶、环氧树脂胶、DBR腔镜基板

仪器

光栅显微镜光谱仪、光学仿真软件、磁控溅射设备、电压施加设备、观测设备、Lambda Vision LVmicro Z显微分光光度计


图片 image.png

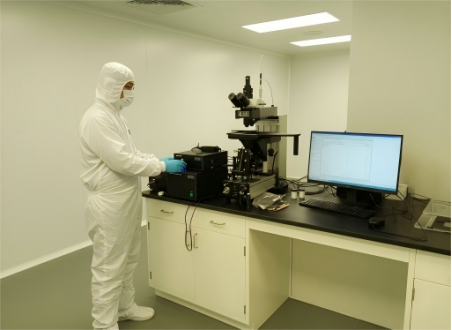

Lambda Vision LVmicro Z显微分光光度计



方法

1 DBR腔镜的设计与制造

· 设计方案:DBR腔镜采用交替堆叠的高折射率TiO₂层与低折射率SiO₂层构成,其中TiO₂层厚度为50 nm,SiO₂层厚度为90 nm,具体结构为4层TiO₂与3层SiO₂的组合。

· 仿真验证:使用DiffractMod软件进行反射光谱仿真,设置谐波为0、波长步长0.5 nm,考虑材料折射率色散特性,模拟得到DBR峰值反射率约0.98,半高全宽(FWHM)约254.07 nm(438.75–692.82 nm)。

· 制备工艺:通过磁控溅射技术逐层沉积TiO₂和SiO₂薄膜,商业化采购成品DBR腔镜(日本北日本电线株式会社),实测其峰值反射率约0.95,FWHM约214.83 nm(429.25–644.08 nm)。

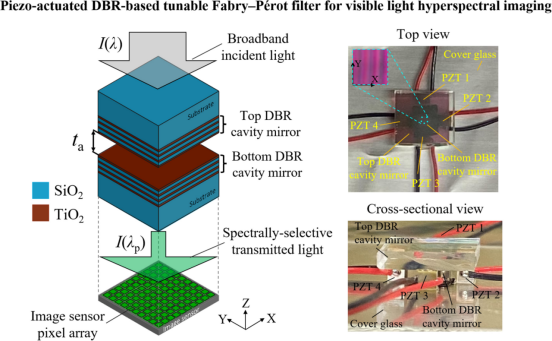

2 可调谐空气间隙FPF的组装

· 底部固定:将底部DBR腔镜(尺寸5 mm×5 mm×(2 mm+470 nm))通过碳带附着在盖玻片上,采用氰基丙烯酸酯胶将四个压电执行器固定于盖玻片,其中两个沿X方向、两个沿Y方向对称分布在底部DBR腔镜两侧,执行器与底部腔镜的横向距离约0.5 mm。

· 顶部组装:将顶部DBR腔镜(尺寸10 mm×10 mm×(2 mm+470 nm))通过环氧树脂胶连接到四个压电执行器上,静置数小时待胶水干燥固化。

· 腔区域定义:顶部与底部DBR腔镜的重叠区域为滤波器腔区域,尺寸设定为1 mm×1 mm,腔区域角点标记为(0,0)、(0,1)、(1,0)、(1,1)。

3 性能测试与参数校准

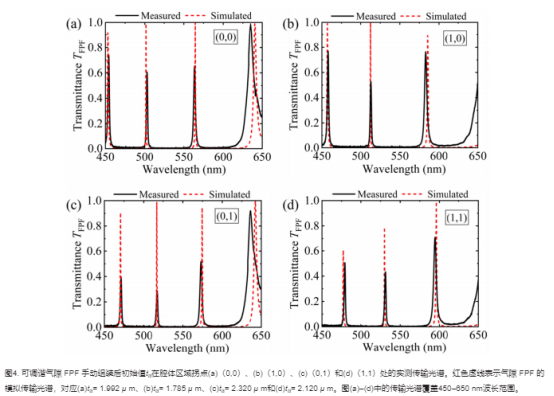

· 初始腔隙估算:使用Lambda Vision LVmicro Z显微分光光度计测量腔区域四个角点的透射光谱,通过与不同腔隙尺寸(tₐ)的仿真光谱对比,确定初始腔隙尺寸及偏差,仿真与实测均采用0.5 nm波长步长。

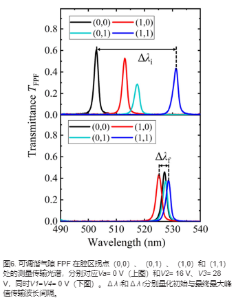

· 平行度校准:分别向X方向(PZT2)和Y方向(PZT3)的压电执行器施加电压,单独校准两个方向的腔隙平行度,再同时施加电压实现整个腔平面的平行度优化,监测不同电压下的透射光谱变化。

· 关键参数测试:在优化电压条件下,测量透射光谱的峰值波长、峰值透射率、FWHM、自由光谱范围(FSR)等参数,验证滤波器的调谐性能与传输特性。


 结论


本研究提出一种基于压电 DBR 的可调谐气隙 FPF ,工作在可见光波段。该器件采用四个平面内相同的压电驱动器,可同时实现波长可调谐和腔体气隙可调谐。平行度。两个压电致动器沿X方向对准在底部 DBR 腔镜两侧,另外两个则沿Y方向对准。在腔体区域的角点(0,0)、(1,0)、(0,1)和(1,1)处进行光传输测量,以估算这些空间位置的ta值。可调谐气隙 FPF 在Va=0V时的初始测量传输光谱显示,腔体区域不同角点间初始最大峰值传输波长差约为28nm实验结果与模拟对比表明,腔体区域不同角点间初始ta值的最大差异为535nm。通过同时对PZT2施加V2=16V电压、对PZT3施加V3=28V电压,实现了可调谐气隙 FPF 的初始腔体气隙平行度。PZT2和PZT3分别沿X和Y方向布置,从而独立实现腔体气隙在各自方向上的平行度。在可调谐气隙 FPF 中,当V2=16V且V3=28V时,测量腔体区域拐角点的传输光谱显示,最终最大峰值传输波长差约为3nm。与仿真结果对比表明,腔体区域不同拐角点间最终ta值的最大变化量为18nm。所提出的器件结构可将初始腔体气隙平行度提升约30倍。本研究中的滤光片孔径为1mm × 1mm,未来可按需放大以满足特定应用需求。该器件原型可在大面积滤光片区域确保空间均匀性,提供高分辨率与高通量传输特性,这对高光谱成像系统的进步至关重要。
